Представьте: вы идете по густому лесу, где деревья стоят плотной стеной, а знакомые ориентиры внезапно исчезли. В такой ситуации паника — плохой помощник, а надежный прибор в кармане становится единственным способом вернуться домой. Магнитные навигаторы остаются популярными даже в эпоху смартфонов из-за своей автономности и надежности. Понимание того, какой принцип работы компаса лежит в основе его действия, позволяет уверенно передвигаться по любой местности. Я помогу разобраться в физических процессах, которые заставляют стрелку указывать путь, и научу правильно использовать этот инструмент.
Основы магнетизма и физические процессы
Магнетизм представляет собой явление притяжения или отталкивания между объектами. В основе этого процесса лежат движение электрических зарядов. Внутри любого магнита существуют два полюса: северный и южный. Одноименные полюса отталкиваются, а разноименные — притягиваются. Я часто сталкивался с тем, что новички путают эти понятия, но здесь всё просто. Магнитное поле — это невидимая область вокруг магнита, где действуют эти силы.
Стрелка прибора по сути является маленьким легким магнитом. Она закреплена на оси так, чтобы свободно вращаться в горизонтальной плоскости. Когда такая игла попадает в более сильное внешнее поле, она разворачивается вдоль его линий. Именно так работает взаимодействие между маленьким магнитом стрелки и гигантским магнитом нашей планеты.
Особенности магнитного поля Земли
Наша планета работает как огромный шар с магнитом внутри. Это поле создается за счет движения расплавленного железа и никеля в земном ядре. Геомагнитное поле защищает нас от солнечной радиации и позволяет ориентироваться в пространстве. Важно понимать, что магнитные полюса не совпадают идеально с географическими. Северный магнитный полюс постоянно смещается, что учитывается профессиональными картографами.
Я обычно проверяю данные о смещении перед долгим походом. В разных частях света влияние поля различается. Это влияет на точность показаний, если не вносить поправку на отклонение.
Таблица 1. Ориентировочная магнитная деклинация для разных регионов
| Регион | Примерное отклонение (деклинация) | Влияние на курс | Необходимость поправки |
|---|---|---|---|
| Центральная Россия | От 5° до 12° восточно | Стрелка отклоняется вправо | Средняя |
| Западная Сибирь | От 2° до 7° восточно | Незначительный сдвиг | Низкая |
| Дальний Восток | От 10° до 20° западно | Стрелка отклоняется влево | Высокая |
| Северный Полюс | Критическое | Стрелка может вращаться | Максимальная |
| Южные регионы РФ | От 3° до 8° восточно | Смещение на восток | Средняя |
Устройство навигационного прибора
Конструкция классического прибора довольно проста. Она состоит из нескольких ключевых элементов, каждый из которых отвечает за точность.
- Магнитная стрелка — намагниченная игла, указывающая направление.
- Ось вращения — точка опоры, минимизирующая трение.
- Шкала (лимб) — градуированный круг с обозначением сторон света.
- Корпус — защитная оболочка из пластика или металла.
- Стекло — прозрачный экран для считывания данных.
- Демпфирующая жидкость — масло или спирт для гашения колебаний стрелки.
- Ориентирующая линия — линия на дне для прокладывания маршрута.
- Целевая мушка — элемент для точного наведения на объект.
Жидкость внутри корпуса нужна для того, чтобы стрелка не дрожала при движении. Без неё пришлось бы ждать несколько минут, пока игла замрет. Я заметил, что в дешевых моделях часто образуются пузырьки воздуха, что немного снижает точность.
Механизм взаимодействия и ориентация на север
Работа прибора основана на принципе выравнивания магнитных моментов. Магнитное поле Земли создает вектор силы, который воздействует на концы стрелки. Северный конец иглы притягивается к магнитному северному полюсу планеты. В результате стрелка всегда принимает положение, параллельное линиям магнитного поля.
Процесс ориентации на местности выглядит так:
- Прибор укладывается на ровную горизонтальную поверхность.
- Стрелка свободно вращается до полной остановки.
- Пользователь совмещает северный конец стрелки с буквой «N» на шкале.
- Корпус прибора поворачивается вместе со стрелкой.
- Определяется направление на другие стороны света (Юг, Запад, Восток).
- Выбирается нужный азимут (угол между севером и целью).
- Движение осуществляется строго по выбранной линии.
Я однажды ошибся в расчетах азимута, что привело к кругу в три километра. Оказалось, я не учел наклон поверхности, и стрелка просто зацепилась за край корпуса.
Понятие магнитной деклинации
Магнитный север — это точка, куда указывает стрелка. Истинный север — это точка схождения всех меридианов на географическом полюсе. Разница между ними называется деклинацией. Она зависит от вашего местоположения на глобусе. В некоторых точках Земли стрелка может указывать точно на север, а в других — отклоняться на десятки градусов.
Если игнорировать этот параметр в длительном переходе, ошибка будет накапливаться. На дистанции в 10 км отклонение в 5 градусов может увести вас от цели на сотни метров. Чтобы избежать этого, используют специальные карты, где указано значение деклинации для данной местности.
Разновидности современных компасов
Сегодня рынок предлагает разные варианты приборов. Выбор зависит от целей: от простых прогулок до профессионального ориентирования.
Таблица 2. Сравнение типов навигационных приборов
| Тип | Точность | Надежность | Питание | Основное назначение |
|---|---|---|---|---|
| Жидкостный | Высокая | Максимальная | Не требуется | Туризм, походы |
| Сухой (пластинчатый) | Средняя | Высокая | Не требуется | Простые прогулки |
| Электронный | Очень высокая | Средняя | Батарейки | Спорт, авиация |
| GPS-компас | Абсолютная | Средняя | Аккумулятор | Профессиональная навигация |
| Армейский (зеркальный) | Высокая | Высокая | Не требуется | Военное дело, геодезия |
Правила эксплуатации и точности
Чтобы прибор не врал, его нужно использовать правильно. Магнитная стрелка очень чувствительна к любым металлическим предметам и электронике. Я рекомендую держать дистанцию между компасом и смартфоном не менее полуметра.
- Держите прибор строго горизонтально.
- Отойдите от автомобилей, ЛЭП и железных дорог.
- Снимите массивные металлические кольца или часы с руки, на которой держите прибор.
- Не прислоняйте корпус к металлическим деталям рюкзака.
- Проверяйте показания несколько раз, меняя точку стояния.
Помните, что в горах или вблизи залежей железных руд стрелка может вести себя хаотично. Это называется локальной магнитной аномалией.
Создание простейшего прибора своими руками
Собрать базовый навигатор можно за пять минут из подручных средств. Это полезный навык для выживания в экстренной ситуации. Вам понадобится обычная швейная игла и магнит.
Таблица 3. Материалы для изготовления самодельного компаса
| Материал | Назначение | Где взять / Чем заменить |
|---|---|---|
| Стальная игла | Основа стрелки | Любая тонкая стальная проволока |
| Постоянный магнит | Намагничивание иглы | Магнит от старого динамика или холодильника |
| Миска с водой | Среда с минимальным трением | Любая емкость с гладким дном |
| Кусочек пробки/пенопласта | Поплавок для иглы | Листик дерева, кусочек сухого полистирола |
| Маркер | Пометка сторон света | Камешек, уголь, карандаш |

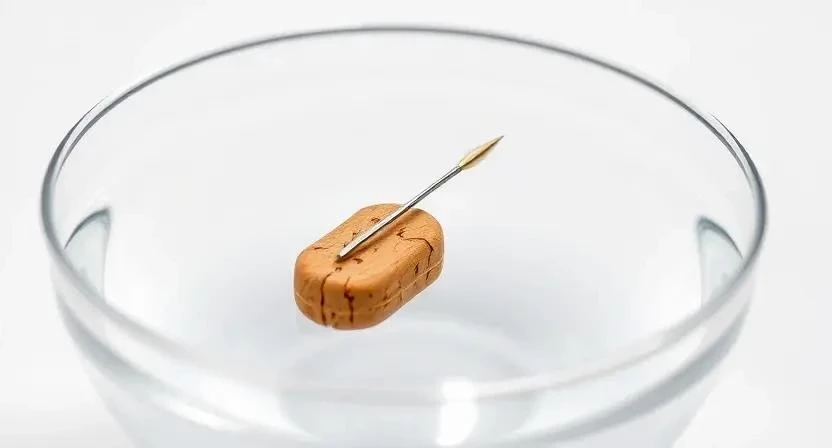

Я помню, как в детском лагере мы делали такие устройства. Процесс простой: нужно несколько раз провести магнитом по игле в одном направлении. Затем игла кладется на поплавок в воду. Под действием магнитного поля Земли игла развернется вдоль оси север-юг.
Сферы применения в жизни и профессии
Возможности использования прибора выходят далеко за рамки обычного туризма. Это базовый инструмент для многих специалистов.
- Туризм: прокладка маршрутов по карте.
- Геология: привязка точек сбора образцов к местности.
- Военное дело: точное наведение оружия и перемещение подразделений.
- Морская навигация: определение курса судна.
- Авиация: резервный способ ориентации при отказе электроники.
- Лесное хозяйство: разметка участков вырубки и посадки.
- Поиск людей: работа спасательных отрядов в лесных массивах.
Типичные ошибки начинающих
Многие допускают промахи, которые могут привести к потере пути. Самая частая ошибка — использование прибора рядом с магнитными объектами. Я однажды заметил, как мой знакомый пытался определить курс, прижав компас к стальной раме велосипеда. Результат был катастрофическим: стрелка отклонилась на 30 градусов.
Другая проблема — неправильный хват. Если держать прибор под углом, стрелка может задевать стекло или дно. Это вызывает торможение и искажает результат. Также новички часто забывают, что стрелка указывает на магнитный север, а не на истинный, что критично в северных широтах.
Ответы на популярные вопросы
Может ли компас перестать работать?
Да, если стрелка подвергнется сильному воздействию другого магнита, она может размагнититься или поменять полярность.
Почему стрелка в некоторых местах крутится?
Это происходит вблизи магнитных аномалий или в точках, где магнитное поле Земли очень слабое (близко к полюсам).
В чем разница между азимутом и румбом?
Азимут — это угол от севера по часовой стрелке (0-360°), а румб — это угол относительно ближайшей оси север-юг или запад-восток.
Нужно ли калибровать электронный компас в телефоне?
Да, датчики смартфона часто сбиваются, поэтому нужно делать вращательные движения устройством («восьмерку»).
Поможет ли компас в бетонном здании?
Скорее всего, нет. Арматура в бетоне создает сильные помехи, которые сбивают стрелку.
Что делать, если компас упал и в нем появился пузырек воздуха?
Маленький пузырек обычно не влияет на точность, но если он перекрывает стрелку, прибор стоит заменить.
Можно ли использовать компас ночью?
Да, для этого существуют модели с люминесцентной подсветкой шкалы и стрелки.
